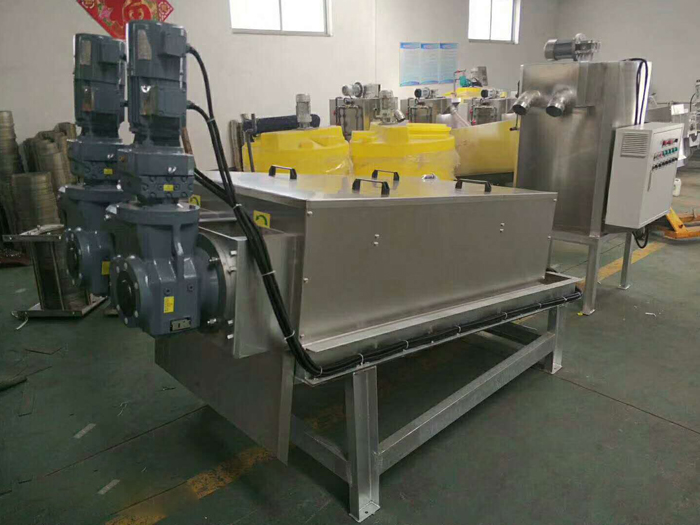

疊螺式污泥脫水機簡介:
疊螺式污泥脫水機屬于螺旋壓榨脫水機，可以減少沉淀池及污泥濃縮池，節約污水站建設成本。疊螺式污泥脫水機巧妙運用多重環片自動清洗過濾技術代替了傳統濾篩過濾，自身清洗過濾技術確保脫水機連續穩定的泥水分離效果，通過螺桿直徑和螺距變化產生的強大擠壓力，以及游動環與固定環之間的微小縫隙，實現對污泥進行擠壓脫水，是一種新型的固液分離設備。
1.脫水機的主體是由固定環和游動環相互層疊，螺旋軸貫穿其中形成的過濾裝置.前段為濃縮部，后段為脫水部。
2.固定環和游動環之間形成的濾縫以及螺旋軸的螺距從濃縮部到脫水部逐漸變小。
3.螺旋軸的旋轉在推動污泥從濃縮部輸送到脫水部的同時，也不斷帶動游動環清掃濾縫，防止堵塞。
4.污泥在濃縮部經過重力濃縮后，被運輸?shù)矫撍?，在前進的過程中隨著濾縫及螺距的逐漸變小，以及背壓板的阻擋作用下,產生極大的內壓，容積不斷縮小，達到充分脫水的目的。
污泥在濃縮部經過重力濃縮后，被運輸?shù)矫撍浚谇斑M(jìn)的過程中隨著濾縫及螺距的逐漸變小，以及背壓板的阻擋作用下，產生內壓，容積不斷縮小，達到充分脫水的目的。
一、 產 品 型 號
機型 | DS標準處理量 | 污泥處理量 | ||||||
低濃度 | 高濃度 | 2000mg/L | 5000mg/L | 10000mg/L | 20000mg/L | 25000mg/L | 50000mg/L | |
FADL131 | --6kg/h | --12kg/h | 5m3/h | 1.2m3/h | 1m3/h | 0.5m3/h | 0.4m3/h | 0.24m3/h |
FADL132 | --12kg/h | --25kg/h | 6m3/h | 2.4m3/h | 2m3/h | 1m3/h | 0.8m3/h | 0.5m3/h |
FADL201 | --9kg/h | --20kg/h | 4.5m3/h | 1.8m3/h | 1.5m3/h | 0.75m3/h | 0.6m3/h | 0.4m3/h |
FADL202 | --18kg/h | --40kg/h | 9m3/h | 3.6m3/h | 3m3/h | 1.5m3/h | 0.75m3/h | 0.8m3/h |
FADL301 | --30kg/h | --70kg/h | 15m3/h | 6m3/h | 5m3/h | 2.5m3/h | 2m3/h | 1.4m3/h |
FADL302 | --60kg/h | --140kg/h | 30m3/h | 12m3/h | 10m3/h | 5m3/h | 4m3/h | 2.8m3/h |
FADL303 | --90kg/h | --210kg/h | 45m3/h | 18m3/h | 15m3/h | 7.5m3/h | 6m3/h | 4.2m3/h |
FADL304 | --120kg/h | --280kg/h | 60m3/h | 24m3/h | 20m3/h | 10m3/h | 8m3/h | 5.6m3/h |
FADL352 | --120kg/h | --240kg/h | 60m3/h | 24m3/h | 20m3/h | 10m3/h | 8m3/h | 4.8m3/h |
FADL353 | --180kg/h | --360kg/h | 90m3/h | 36m3/h | 30m3/h | 15m3/h | 12m3/h | 7.2m3/h |
FADL354 | --200kg/h | --480kg/h | 100m3/h | 40m3/h | 35m3/h | 20m3/h | 16m3/h | 9.6m3/h |
FADL402 | --200kg/h | --320kg/h | 100m3/h | 40m3/h | 35m3/h | 20m3/h | 16m3/h | 6.4m3/h |
FADL403 | --300kg/h | --480kg/h | 150m3/h | 60m3/h | 50m3/h | 30m3/h | 24m3/h | 9.6m3/h |
DS標準處理量=污泥濃度×污泥流量（DS是指絕干污泥）
二、規 格 尺 寸
機型 | 螺旋軸直徑 | 泥餅排出口離地面距離 | 機械尺寸 | 凈重 | 運行重量 | ||
長 | 寬 | 高 | |||||
FADL131 | ￠130x1 | 250 | 1969 | 756 | 1040 | 205kg | 300kg |
FADL132 | ￠130x2 | 250 | 2069 | 910 | 1040 | 275kg | 420kg |
FADL201 | ￠200x1 | 350 | 2400 | 800 | 1270 | 250kg | 390kg |
FADL202 | ￠200x2 | 350 | 2500 | 935 | 1270 | 470kg | 680kg |
FADL301 | ￠300x1 | 495 | 3255 | 985 | 1600 | 820kg | 1230kg |
FADL302 | ￠300x2 | 495 | 3455 | 1295 | 1600 | 1350kg | 2050kg |
FADL303 | ￠300x3 | 495 | 3605 | 1690 | 1600 | 1820kg | 2810kg |
FADL304 | ￠300x4 | 495 | 3900 | 2110 | 1750 | 1900kg | 3220kg |
FADL352 | ￠350x2 | 580 | 4220 | 1700 | 2100 | 2290kg | 3290kg |
FADL353 | ￠350x3 | 580 | 4220 | 2100 | 2100 | 3050kg | 4550kg |
FADL402 | ￠400x2 | 600 | 4420 | 1900 | 2300 | 3350kg | 4650kg |
FADL403 | ￠400x3 | 600 | 4420 | 2500 | 2300 | 4350kg | 5600kg |
規格更新不預先通告，設計時請索取圖紙。
三、運 行 條 件
機型 | 電機功率 | 清洗用水壓 | 清洗用水量（L/h） | 維護頻度 | 易損件更換周期（年） | |||
螺旋軸 | 攪拌機 | 合計 | 螺旋軸 | 游動環 | ||||
FADL101 | 0.1 | 0.1 | 0.2 | 0.1Mpa/h~0.2Mpa/h(無需配備高壓沖洗裝置) | 24 |
5分鐘/天 | 3.4 | 1.7 |
FADL131 | 0.1 | 0.1 | 0.2 | 24 | 3.4 | 1.7 | ||
FADL132 | 0.2 | 0.1 | 0.3 | 48 | 3.4 | 1.7 | ||
FADL201 | 0.2 | 0.1 | 0.3 | 32 | 3.4 | 1.7 | ||
FADL202 | 0.4 | 0.4 | 0.8 | 64 | 3.4 | 1.7 | ||
FADL301 | 0.55 | 0.4 | 0.95 | 40 | 11 | 3.4 | ||
FADL302 | 1.1 | 0.4 | 1.5 | 80 | 11 | 3.4 | ||
FADL303 | 1.65 | 0.55 | 2.2 | 120 | 11 | 3.4 | ||
FADL304 | 2.2 | 0.75 | 2.95 | 160 | 11 | 3.4 | ||
FADL353 | 2.25 | 0.75 | 3.0 | 216 | 11 | 3.4 | ||
FADL403 | 3.3 | 1.1 | 4.4 | 246 | 11 | 3.4 | ||
注：易損品更換時間是個大概數值，在實際運行過程中，污泥的種類、處理的方法、運行調整狀況
<
<
<
<
